2C REDUCER TUBE ADAPTOR WITH SWIVEL NUT

DIN Bite Type Tube Fittings

2C REDUCER TUBE ADAPTOR WITH SWIVEL NUT

INQUIRY
CONTACT

Product Description

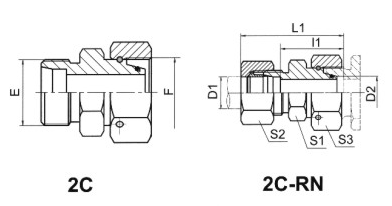

PART NO THREAD TUBE O.D DIMENSIONS MPa
E F D1 D2 I1  L1 S1 S2 S3
2C-12-14 M12X1.5 M14X1.5 6  8  23.5  38  12  14  17    31.5
L
2C-12-16 M12X1.5 M16X1.5 6  10  25  40  14  14  19
2C-14-16 M14X1.5 M16X1.5 8  10  25  40  14  17  19
2C-12-18 M12X1.5 M18X1.5 6  12  25  40  17  14  22
2C-14-18 M14X1.5 M18X1.5 B 12  25  40  17  17  22
2C-16-18 M16X1.5 M18X1.5 10  12  26  41  17  19  22
2C-12-22 M12X1.5 M22X1.5 6  15  28.5  43  19  14  27
2C-14-22 M14X1.5 M22X1.5 8  15  28.5  43  19  17  27
2C-16-22 M16X1.5 M22X1.5 10  15  29.5  44  19  19  27
2C-18-22 M18X1.5 M22X1.5 12  15  29.5  44  19  22  27
2C-12-26 M12X1.5 M26X1.5 6  18  28  43  24  14  32
2C-22-26 M22X1.5 M26X1.5 15  18  30  45  24  27  32
2C-12-30 M12X1.5 M30X2 6  22  32  47  27  14  36    16
L
2C-14-30 M14X1.5 M30X2 8  22  32  47  27  17  36
2C-16-30 M16X1.5 M30X2 10  22  33  48  27  19  36
2C-18-30 M18X1.5 M30X2 12  22  33  48  27  22  36
2C-22-30 M22X1.5 M30X2 15  22  34  49  27  27  36
2C-26-30 M26X1.5 M30X2 18  22  33.5  50  27  32  36
2C-12-36 M12X1.5 M36X2 6  28  34  49  36  14  41
2C-14-36 M14X1.5 M36X2 8  28  34  49  36  17  41
2C-16-36 M16X1.5 M36X2 10  28  35  50  36  19  41
2C-18-36 M18X1.5 M36X2 12  28  35  50  36  22  41
2C-22-36 M22X1.5 M36X2 15  28  36  51  36  27  41
2C-26-36 M26X1.5 M36X2 18  28  35.5  52  36  32  41
2C-30-36 M30X2 M36X2 22  28  37.5  54  36  36  41
2C.12-45 M12X1.5 M45X2 6  35  37  52  41  14  50
2C-14-45 M14X1.5 M45X2 8  35  37  52  41  17  50
2C-16-45 M16X1.5 M45X2 10  35  38  53  41  19  50
2C-18-45 M18X1.5 M45X2 12  35  38  53  41  22  50
2C-22-45 M22X1.5 M45X2 15  35  39  54  41  27  50
2C-26-45 M26X1.5 M45X2 18  35  38.5  55  41  32  50
2C-30-45 M30X2 M45X2 22  35  40.5  57  41  36  50
2C-35 ·45 M36X2 M45X2 28  35  40.5  57  41  41  50
2C-12-52 M12X1.5 M52X2 6  42  40.5  55  50  14  60
2C-14-52 M14X1.5 M52X2 8  42  40.5  55  50  17  60
2C-16-52 M16X1.5 M52X2 10  42  41.5  56  50  19  60
2C-18-52 M18X1.5 M52X2 12  42  41.5  56  50  22  60
2C-22-52 M22X1.5 M52X2 15  42  42.5  58  50  27  60
2C-26-52 M26X1.5 M52X2 18  42  42  58  50  32  60
2C-30-52 M30X2 M52X2 22  42  44  60  50  36  60
2C-36-52 M36X2 M52X2 28  42  44  61  50  41  60
2C-45-52 M45X2 M52X2 35  42  43  65  50  50  60
Note: In case if you are interested toorder the adapte in complete set with cutting ring and nut, it is necessary to insert sufx"RN" after our part no.
for example 2C-30-52RN
